应用领域
■ 静态和动态精密定位
■ 光纤定位
■ 激光调谐
■ 纳米技术
环形叠堆压电陶瓷-性能参数
产品性能参数
|
最大驱动电压范围（DC） |
-30至150V |
位移迟滞 |
＜15％ |
谐振频率 |
225KHz |
|
标准驱动电压 (DC） |
0至150V |
居里温度 |
230℃ |
使用温度 |
﹣60～130℃ |
|
① 输出位移（150V） |
3.0μm±15％ |
电容量 |
0.41nF±15％ |
漏电流（2min） |
40nA |
|
② 输出位移（150V） |
3.1μm±15％ |
电容量 |
0.41nF±15％ |
漏电流（2min） |
43nA |
|
③ 输出位移（150V） |
3.1μm±15％ |
电容量 |
0.40nF±15％ |
漏电流（2min） |
46nA |
|
④ 输出位移（150V） |
3.0μm±15％ |
电容量 |
0.40nF±15％ |
漏电流（2min） |
45nA |
■ 最大驱动电压范围：压电陶瓷需在给定电压内使用，超出负压使用范围压电陶瓷会反向极化，影响位移输出，超出正压使用范围会造成压电陶瓷损坏；
■ 位移迟滞：在同一个电压值下，上升曲线和下降曲线上的位移值有明显的位移差，且这个位移差会随着电压变化范围的改变而改变，驱动电压越小则位移差也会相应越小，压电陶瓷的迟滞一般在给定电压对应位移值的 10%~15% 左右。
■ 输出位移：电压输出 150V 时压电陶瓷所产生的最大位移值；
■ 居里温度：陶瓷材料极化完成后所能承受最高温度，超出给定温度后，压电陶瓷会失去压电特性；
■ 输出力：最大出力相当于压电陶瓷的最大负载变化，可以被闭环反馈位置控制。例如(压电陶瓷 DMDTH 3-070736（最大工作电压 150 V）当被设置在90 V 的位置时，此时闭环控制位置保持恒定。可在产生的出力——压电陶瓷能被压缩补偿对应“60V”的力。
■ 不同负载下测试数据会有波动。
■ 以上数据均在室温 22℃下测量所得。

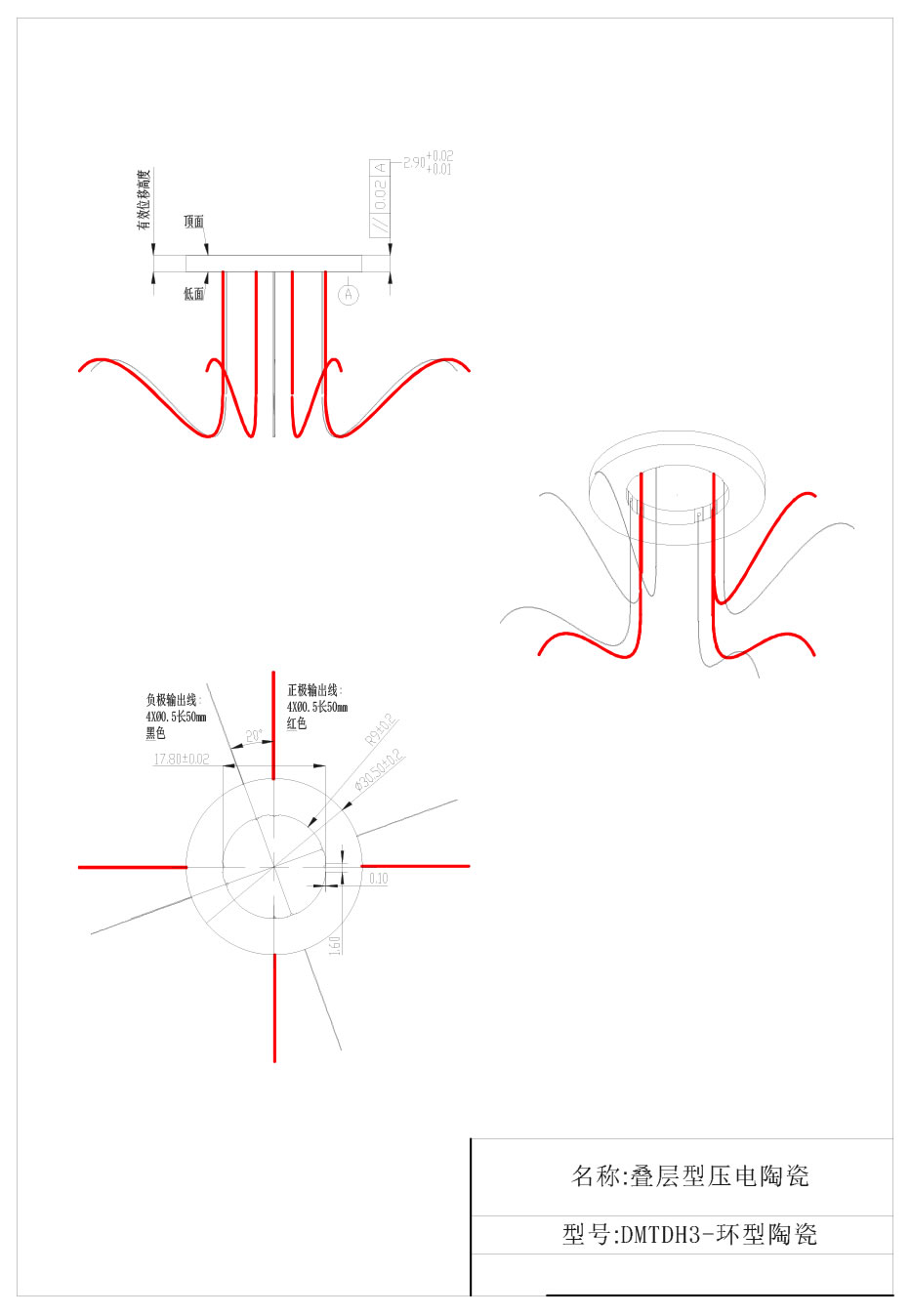

■ DMDTH3-环型陶瓷叠堆压电陶瓷由一体单片烧结而成，红色引线为正极，黑色引线为负极。
