产品功能
◆ 可1路或多路同时输出；
◆ 可设定输出电压的峰峰值,最大值为正负10V；
◆ 可调节频率,1路或多路频率相同或不同；
◆ 可调节相位,1路或多路相位调节；
◆ 可设定扫频输出或定频输出。
技术参数
8路正弦波输出控制器
n 功能1：可1路或多路同时输出；
n 功能2：可设定输出电压的峰峰值,最大值为正负10V；
n 功能3：可调节频率,1路或多路频率相同或不同；
n 功能4：可调节相位,1路或多路相位调节；
n 功能5：可设定扫频输出或定频输出。
|
产品技术参数 |
||
|
型号指标 |
RX8-D |
单位 |
|
类型 |
数字型 |
|
|
输出电压范围 |
0-±5 |
Vp |
|
输出通道 |
8 |
路 |
|
电压输出阻抗 |
＜100 |
Ω |
|
电压稳定性 |
＜0.1% |
%F.S/8h |
|
空载频率 |
0-200 |
kHZ |
|
波形控制 |
||
|
输出控制波形 |
正弦波 |
|
|
频率可调 |
0到200连续可调 |
kHZ |
|
频率分辨率 |
0.12 |
HZ |
|
幅值可调 |
0到±5连续可调节 |
Vp |
|
相位可调 |
0到360连续可调(多路相位可匹配调节) |
度 |
|
相位分辨率 |
0.1 |
度 |
|
稳定率指标 |
||
|
电源静态电压纹波 |
＜50 |
mV |
|
电源阶跃响应 |
>60 |
V/us |
|
供电电源 |
||
|
电源电压要求 |
220±10％ |
V |
|
电源频率要求 |
50±10％ |
Hz |
|
相对湿度 |
<85 |
% |
|
工作温度 |
0～45 |
℃ |
|
软件部份 |
||
|
自带控制软件 |
有，USB通信 |
|
|
编写方式 |
labview |
|
|
提供源程序代码 |
用户可二次开发 | |
|
机箱 |
||
|
机箱部分 |
小型A型 |
|

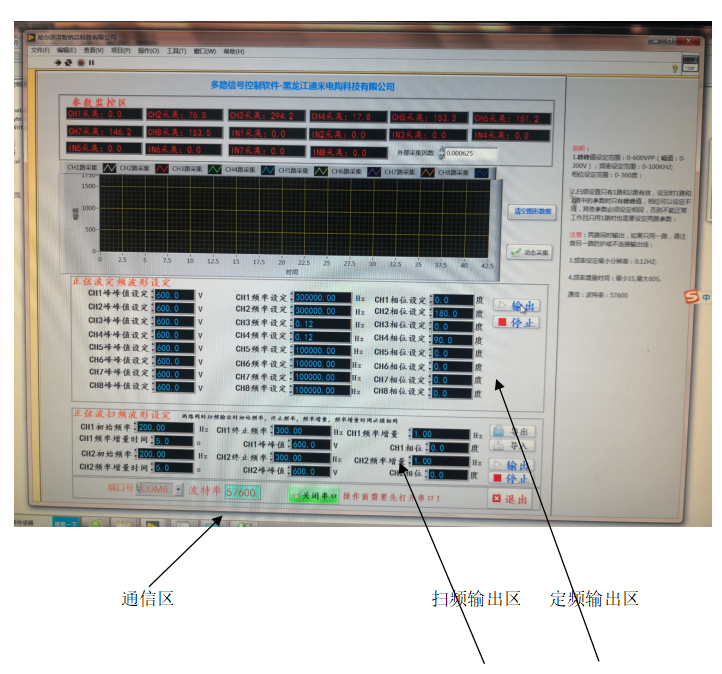

软件操作界面

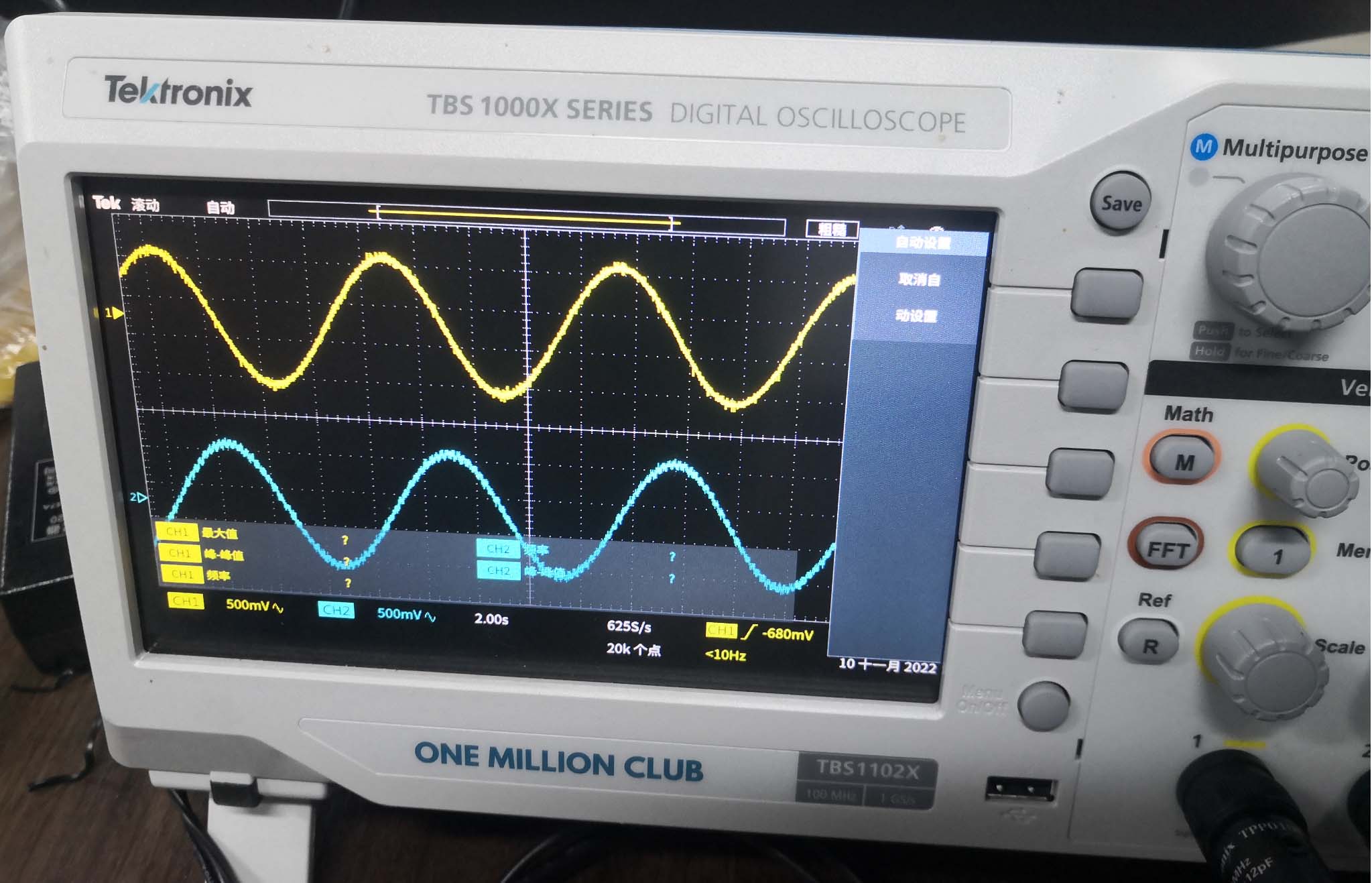

示波器显示波形输出见下图

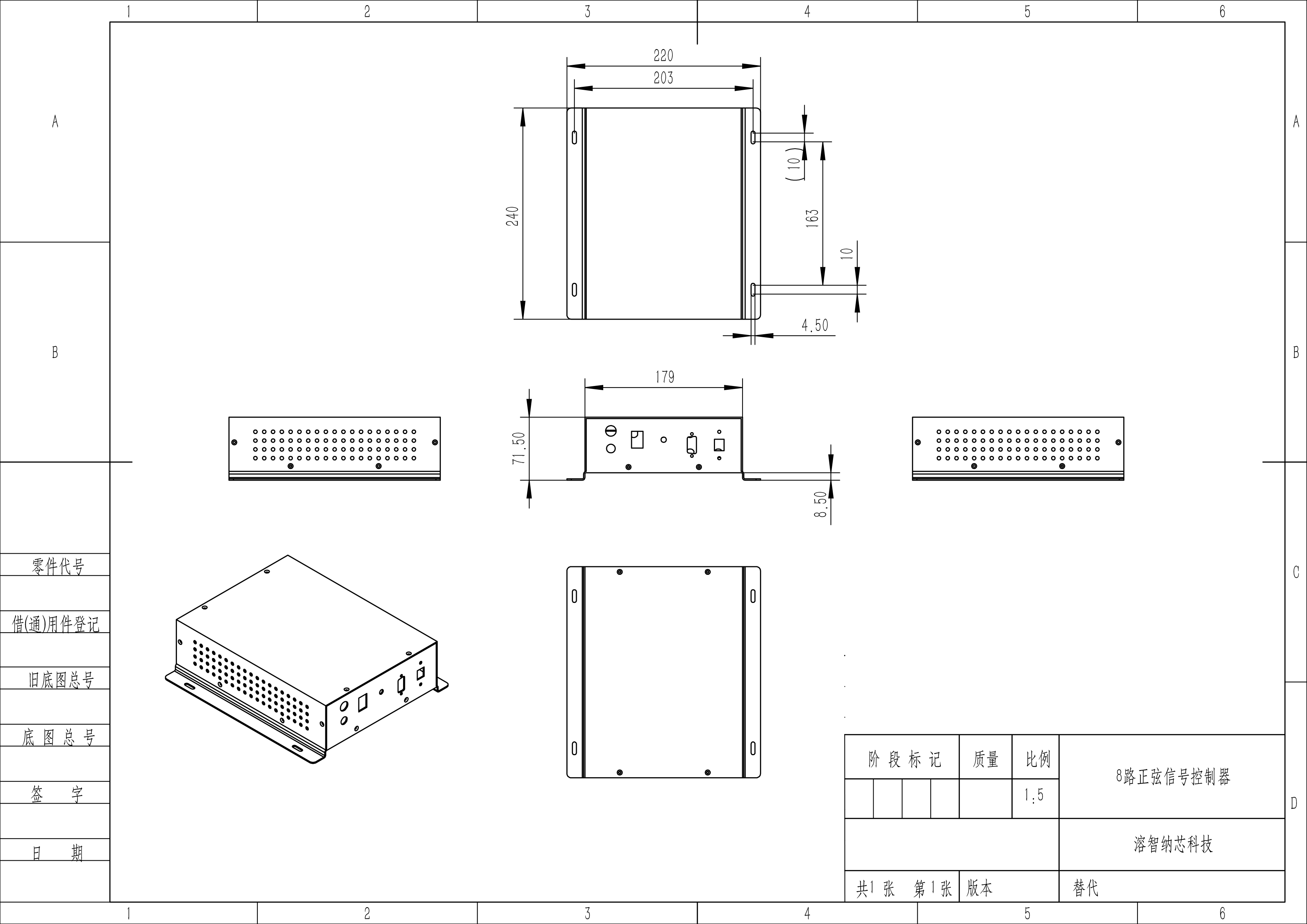

多路信号发生器尺寸
